人們往往對第一名更有印象，比如地殼中含量排名第一的元素是氧，那僅次於它的第二位呢?答案是矽，它約占地殼總質量的27%。雖然含量豐富，但在自然界中卻很難找到它的單質，通常以矽酸鹽和二氧化矽的形式存在，我們可以在岩石中找到它。矽雖然含量比氧少，但卻有著更為驚人的應用性。有了矽才有了性能強大的電子設備，才有了現在的互聯網社會。但矽的應用似乎已經停滯不前，因此科學家們嚐試把矽“偽裝”起來，並且得到了傲人的成果。矽的應用為何停滯不前？這些“偽裝”的矽又是什麽？我們一起來看一下吧。

 矽芯片的速度“到頭了”

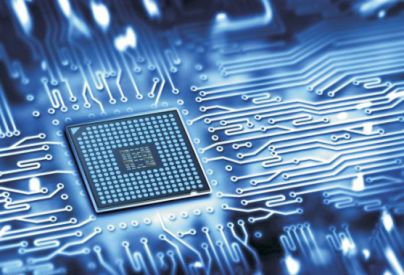

在電子設備中，矽芯片可以說是核心裝置。從智能手機、超薄筆記本電腦到心髒起搏器，它們的芯片均是由矽鏈子基材製成的。幾乎每年都會製造大約650萬平方米的芯片投入使用，它們有一部分投入在計算機和太陽能電池中，但就目前的情況來看，矽在計算機和太陽能電池上的應用效率似乎已經達到上限。

目前小小的計算機矽芯片上已經擁擠不堪，因為上麵擠著許多的半導體矽製成的矽晶體管。作為計算機處理信息的基本設備，矽晶體管最主要的特性之一，就是充當電阻，實現電壓對電流的開關控製，這裏的開關指的是電流的存在和不存在。為什麽會選擇半導體矽作為主要的原材料呢？

首先，我們要了解為什麽選擇半導體。因為如果是導體製作的晶體管，由於導體的導電能力太強，當施加很小的電壓時，就會產生電流，因此會讓晶體管一直處於“開”的狀態；如果是絕緣體，無論施加多大的電壓，它也不會產生電流，晶體管會一直處於“關”的狀態。這樣的一個晶體管就不能夠實現電壓對電流的開關控製。但半導體就不一樣了，它的導電能力介於導體和絕緣體之間，當施加較小的電壓時，它跟絕緣體一樣，無法產生電流，此時的晶體管處於“關”的狀態；當施加電壓較大時，半導體就跟導體一樣，產生電流，此時可以傳輸“開”的信息。這樣半導體就可以在施加不同電壓時，在開關兩種不同狀態中來回轉換，也就可以控製電流，所以半導體才成為了晶體管的主要材料。

其次，選擇矽的原因其實很簡單，因為矽在地殼中含量豐富，相對於鍺、砷化镓來說，價格也比較便宜，可以用於大批量生產，因此半導體矽成為了幾十年來晶體管的首選材料。

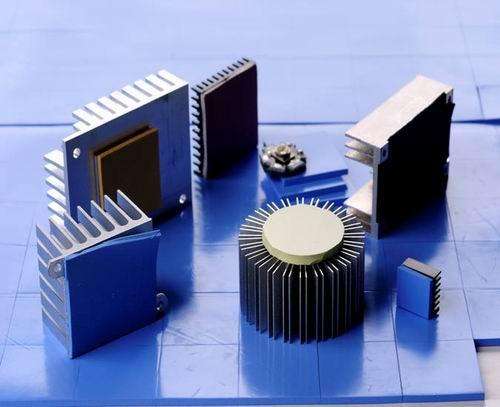

一塊芯片上的晶體管數目越多，意味著可以同時處理更多的信息，這台計算機的處理速度就越快。但與此同時，晶體管同時開關產生的熱量也會越多，更多的熱量對芯片的效率會產生不利的影響，因此一塊芯片上能裝載的晶體管數量是有限的。而矽也發揮了它幾乎100%的可用性，這就是為什麽近十年來計算機處理速度基本停滯不前的原因。

光電轉換效率低

在太陽能電池方麵，矽的前景似乎更加黯淡，因為它將光能轉換為電能的效率太低了，這是為什麽呢？原來在太陽能矽電池中，有兩種不同的矽，一種矽上有盈餘的電子；另一種矽上有電子空穴，可以用來存放電子。

光是一束從太陽內射出的微粒流，一束光裏有無數個光子，它們是一個個很小的小微粒。當光照射在矽電池上，部分光子會擊中矽原子的盈餘電子，並將電子從矽原子裏“敲”出來。被“敲”出來的電子要找個地方來存放它，此時它就會移動到電子空穴中，而電子的移動會產生電流。在矽電池中，會發生很多類似的撞擊，大量被撞擊的電子會不斷“投奔”電子空穴，而且電子並不隻是“定居”在某個電子空穴上，而是會在多個電子空穴中連續移動，直到形成一條特定的移動路線，此時電子發生定向移動產生電流，這樣光能就被轉換成電能。

但是光是會反射的，在光照射到矽電池表麵後，部分光會發生反射，這部分光就不能轉換成電能。同時，被“敲”出來的電子在移動過程中，其中的一些電子可能會被其它矽原子“抓”進自己的軌道裏，這些電子無法連續移動，也沒有進入特定路線，路線內流動的電子變少，產生的電流強度變弱，光能轉換為電能的效率就變低。

為此，研究人員曾考慮過其它的材料如碲化鎘和砷化镓，但碲、镓等元素因為數量少，價格也比較貴，無法滿足當今互聯網社會的使用量要求，甚至有些元素還可能是有毒的，會對環境造成威脅。科學家們還考慮過石墨烯，它比矽更堅固更輕，而且光電轉換效率也遠比矽電池好，但大批量生產石墨烯是很困難的。生產石墨烯常用的辦法是機械剝離法，單層的石墨烯非常薄，因此剝離需要精度非常高的儀器。一般來說，儀器越精密，製作越困難，成本也越高。

看來，希望還是隻能寄存在矽身上了。“變形”矽三劍客

既然矽依然是計算機芯片和太陽能電池的“主力幹將”，那麽科學家隻好繼續研究該如何讓矽變個樣子了。而現在，科學家們已經有了傲人的成果。在計算機芯片領域，晶體管的一種奇特形式在科學家的手中誕生——矽烯。矽烯和石墨烯類似，隻有一層薄薄的平麵結構，和石墨烯不同的是，它由矽原子組成，平麵上都是由6個矽原子連接起來的六邊形，它的形狀跟矽晶體簡直是大相徑庭。

在傳統的矽晶體中，每個矽原子都有4個“觸手”，可以連接4個其它的矽原子，隨著連接的矽原子增多，矽就形成了一個立方體狀的矽晶體，而矽烯是平麵的。我們知道，裝載在芯片上的晶體管是由矽製成的，傳統矽由於是立方體狀的矽晶體，體積大，製成的晶體管也較大，而僅有薄薄一層矽元素製成的晶體管體積就比較小，而體積越小，同樣大小的芯片能裝下的晶體管越多，更多的晶體管就可以同時處理更多的信息，計算機的處理速度也會變快。

但體積小並不代表著完美，由於矽烯隻是一個平麵，它的結構很不穩定，就像四邊形比正方體更容易變形一樣，矽烯會更容易分解，所以矽烯製造的晶體管可能隻有幾分鍾的“生命”，因此矽烯目前還無法真正應用在實際生活中。

而在太陽能電池領域，矽的同素異形體似乎一直受到科學家們的青睞。某研究所的工作人員就一直致力於實現矽的“變形”，並最終有了驚人的成果。開發人員說，他們已經研製出了一種有機矽膠的新型材料——Na4Si24晶體，這是由矽元素和鈉元素通過擠壓而成的藍色閃亮晶體。

研究人員發現，Na4Si24晶體是一種“走廊式”結構，就像人在走廊可以隨處走動一樣，鈉離子在矽“走廊”裏也可以輕易地來回“走動”。研究人員試著加熱這種晶體，發現鈉離子在熱量的推動下可以輕易地滑出“走廊”，當鈉離子全部滑出“走廊”後，研究人員就得到了矽的同素異形體——Si24。經過對比發現，它將光能轉換成電能的效率比普通的矽晶體要高。研究人員認為，如果Si24可以大批量生產，將會製造出更高效的太陽能電池。

除了Si24之外，另一種矽的同素異形體——矽BC8，也可以應用於製作太陽能電池。前文提到，在傳統的矽電池中，光照射在矽電池表麵，一部分光子被矽電池吸收，光子撞擊矽原子的電子，電子發生定向移動形成電流。在這個過程中，一個光子一般“敲”出一個電子後就失效了，光子的利用率很低。如果在陰天或是雨天的情況下，光子數目較少，被撞擊出的電子就更少了，進而產生的電流也少，所以矽電池將光能轉換為電能的效率就會變得更差。

但矽BC8可就不一樣了。矽BC8的特殊結構使得單個光子進入後，可以撞擊多個電子，可以使多個電子發生定向移動，而電子移動越多，產生的電流強度可能就越大。這樣，即使隻是少量的光子，矽BC8也可以充分利用光子，“敲”出矽電池內的大量電子，並發生定向移動，光能就會被大量地轉換為電能，從而提高陰天和雨天時太陽能矽電池的轉換效率。

把矽“變形”，實際上就是將矽元素的一種形態轉變成另一種形態，如同素異形體等，它們有的加快了計算機芯片的處理速度，有的提高了太陽能電池的使用效率。但令人遺憾的是，它們還不能真正在真實世界裏大放異彩。即使這樣，科學家們也不會就此退縮，因為“知難而上”是科學的魅力所在。
