大約一年前（qián），斯托克韋（wéi）爾彈性材料公司（Stockwell Elastomerics）在賓夕法尼亞州費城的主公樓屋頂（dǐng）上對多種材料進行暴露測試。本實驗測試了 37種橡（xiàng）膠（jiāo）聚合（hé）物樣品（pǐn），包括SBR（苯乙烯-丁二烯橡膠）、氯丁橡膠、EPDM（環氧丙烷二（èr）單體）、ECH（環氧氯丙烷）、PORON（微孔（kǒng）聚氨酯泡沫塑料）、 矽膠海綿、矽膠泡沫塑料、固體（tǐ）矽膠、氟矽橡膠（jiāo）製品等。該地區氣候變化較（jiào）大，氣溫（wēn）變化（huà）從-15℃到38℃，年（nián）降（jiàng）水量總計1659mm，風速最高可（kě）達97  Km/h。

美（měi）國斯托克韋爾彈性材（cái）料公司（sī）戶（hù）外暴露實驗

　　正如實驗前預測（cè）的一樣，矽基材料（liào）在長達一年的暴露的測評中表現最好，材（cái）料性能變（biàn）化最小。矽基材（cái）料在尺寸或厚度上幾乎沒有變（biàn）化，也（yě）沒有開 裂，僅由於樣品上的灰塵的堆積造成表麵輕微（wēi）變色。由於（yú）有機矽具有彈性體的化學結構，其（qí）無（wú）機骨（gǔ）架分子結構模型增強了材料對其他化學物質的 抵抗力，因此矽基材料不會像類似材料（liào）那樣降解。此外矽氧鍵在原子水（shuǐ）平上的（de）高結合強度使得材料（liào）具有很高的耐熱（rè）性和抗紫外線（xiàn）能（néng）力。

矽基材料實驗對比前後（hòu）

　　其他聚合材料如Poron和混合（hé）海綿等，在（zài）實驗測評中表現並不好。雖然Poron和其他聚氨酯泡（pào）沫塑料在室內環境中是很好的密封材料，但在戶外長 時（shí）間暴露在陽光下，特別是紫外線下，材（cái）料會發生嚴重的開裂和（hé）脆化（huà）。

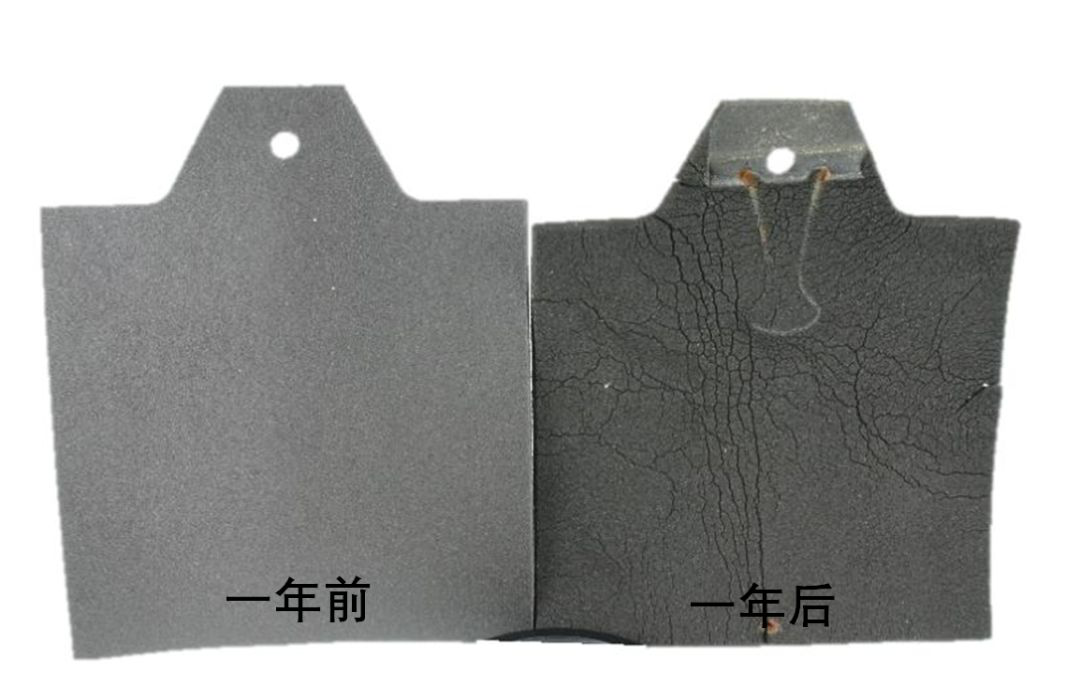

Poron材料實驗對比前後

　　低密度聚氨酯泡沫的情況甚至更糟，隨著暴露時間的增長，材料逐（zhú）漸風（fēng）化解體。

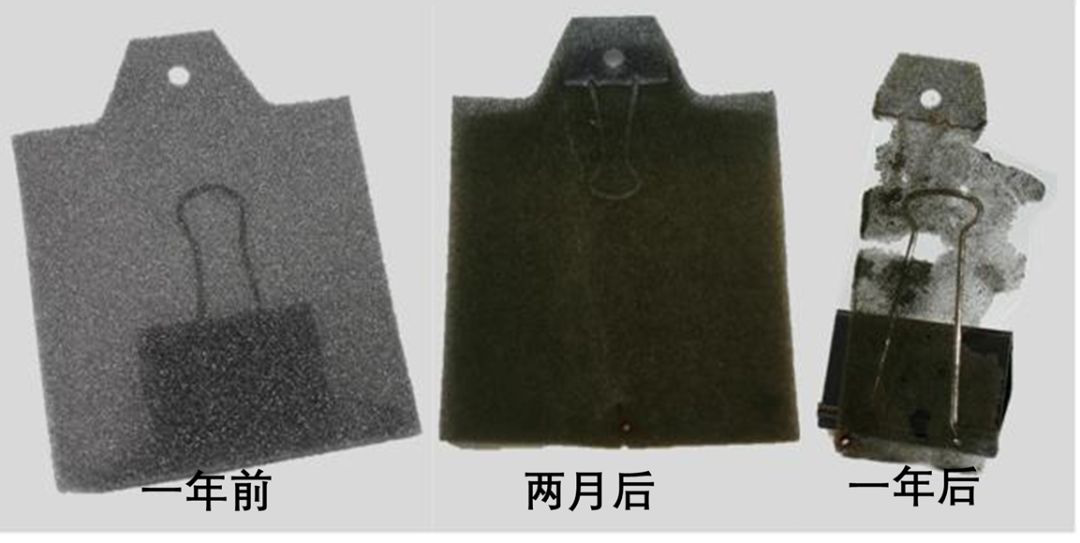

低密度聚氨酯泡沫材料實驗對比前後

　　在為期一年的試驗中，氯丁橡膠和混合海綿的損傷程度（dù）相當，在試驗過程中兩種材料的（de）實驗樣本都出現（xiàn）了丟失或損壞。由於陽光暴曬和高溫導致（zhì） 樣本材料嚴重幹燥腐蝕，一陣強風就（jiù）可能會把實驗樣品從測試板吹下來。

　　其他實驗測評結果包括：非矽酮固體（tǐ）橡膠材料實驗樣品整體（tǐ）略有收縮。矽（guī）基（jī）導電材料由於電阻率顯著提高，導電性能出現下（xià）降。而導電氯丁橡膠 材料由於（yú）失去了（le）電阻性表麵（miàn）塗層而提高了（le）導電性性能。

　　在工程設計選材時，人們（men）通常隻關注產品的機械、化學或（huò）電氣工藝需求。但通過本次實（shí）驗（yàn）測評，戶外暴（bào）露和紫外線（xiàn）照射也應成為人們需要關（guān）注的 重點。對（duì）某些材料而言（yán）戶外（wài）紫外線直射可能是決（jué）定產品性能是否可靠的（de）關鍵因素。雖然不同（tóng）材料都具（jù）有各自適用的材料優（yōu）點，但確保（bǎo）戶外暴露不 會導致材料退化仍然很（hěn）重要。
