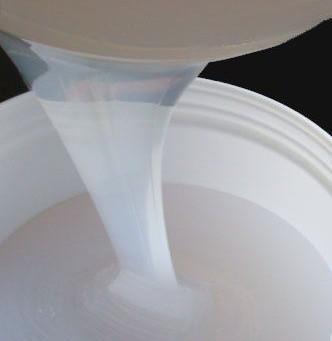

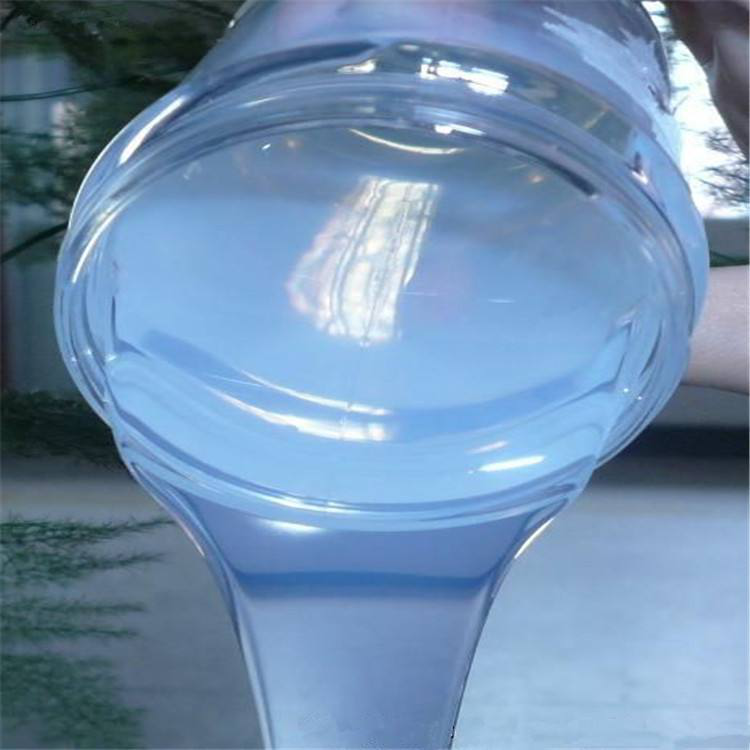

矽膠製品材料各種各樣，除（chú）了混硫化矽膠之外是在（zài）灌膠工藝（yì）上也得到廣泛的使用（yòng），雙組分縮合型室溫硫化模具矽橡膠是較常見的 一種（zhǒng）室溫硫化矽橡膠，其生（shēng）膠通常是羥基封端的聚矽（guī）氧烷，再與其（qí）它配合（hé）劑、催化（huà）劑相結合組成膠（jiāo）料，這種膠料的粘度範（fàn）圍可從 100厘沲至一百（bǎi）萬（wàn）厘沲之（zhī）間。分流淌性和半流淌性兩種，可用於灌封和塗敷使用。產品可以（yǐ）達到高透明狀（zhuàng）態。

　　一、產品用途

　　雙組分縮合型室溫（wēn）硫化模具矽（guī）橡膠的硫化時間（jiān）主（zhǔ）要（yào）取決於催（cuī）化劑的類（lèi）型、用量以及溫度。在室溫下要達到完全固化需要一（yī）天 左右的（de）時間（jiān），但在150℃的溫（wēn）度下隻需要（yào）1小時。可在一65~250℃溫度範圍內（nèi）長期保持彈性，並具有優良的電氣性能和化學穩定性 ，能耐水、耐臭氧、耐氣候老化，加之用（yòng）法簡單，工藝適用性強，因此，廣泛用作灌封和製模（mó）材（cái）料。各種電（diàn）子、電器元件用（yòng）室溫（wēn） 硫化（huà）矽橡膠塗覆、灌封後，可以起到防（fáng）潮、防腐、防震等保護作用。可以提高性能（néng）和穩定參數。雙組分室溫硫（liú）化（huà）矽橡膠特別適宜 於（yú）做深層灌封材料並具（jù）有較快的（de）硫化時間，這一（yī）點是優於單組分室溫硫化（huà）矽橡膠製品之（zhī）處。

　　雙組分室溫硫化矽橡膠硫化後具有優良的防粘性能，加上硫化時收縮率極小，因此，適合（hé）於用來（lái）製造（zào）軟模具，用於（yú）鑄造環氧 樹脂、聚酯樹脂、聚苯乙烯、聚氨酯、乙（yǐ）烯基塑料（liào）、石蠟（là）、低熔點合金等的模具。

　　二、使用方法

　　1、本產品分為AB兩種組分，其中A組分為白色（sè）膏狀物，B組分為液（yè）體固化劑。在使用時，先將AB兩組分以20-30：1（質量比）進 行配比，攪拌均勻，即可使用；

　　2、被粘物表麵（miàn）應（yīng）盡可能保持幹淨無油汙，從而保證（zhèng）矽橡膠與產品表麵具有良好黏結；

　　3、在使用過（guò）程中，攪拌會帶入空氣，造成內部含有氣泡，如果（guǒ）需要，可以通過（guò）在密封（fēng）容器中進行（háng）抽真（zhēn）空脫泡；

　　4、當甲乙兩種組分（fèn）混合後，考慮到其操（cāo）作期，盡可能在20分鍾內用畢；

　　5、將混合（hé）物塗敷在材料表麵，停放（fàng）24小時待其完全固化後即可（kě）使用；
